ZJ10-1，GS-21Y,GS-12型位移傳感器是為測量提升機制動閘的間隙(位移)而設計的一種位移傳感器.其外殼為的不銹鋼圓柱體,一體化結構,安裝方便,用于其他工業自動化設備配套以及自動化機械行業的位移行程測量和過程控制.

技術參數
1.電性行程:0-10mm
2.輸出信號:4-20mA
3.工作段精度:士1%,(4-20mA/0-10mm線性變化)
4.環境溫度:-20--60℃
5.供電電壓:15--24VDC
6.負載:2502
7:>5*10次

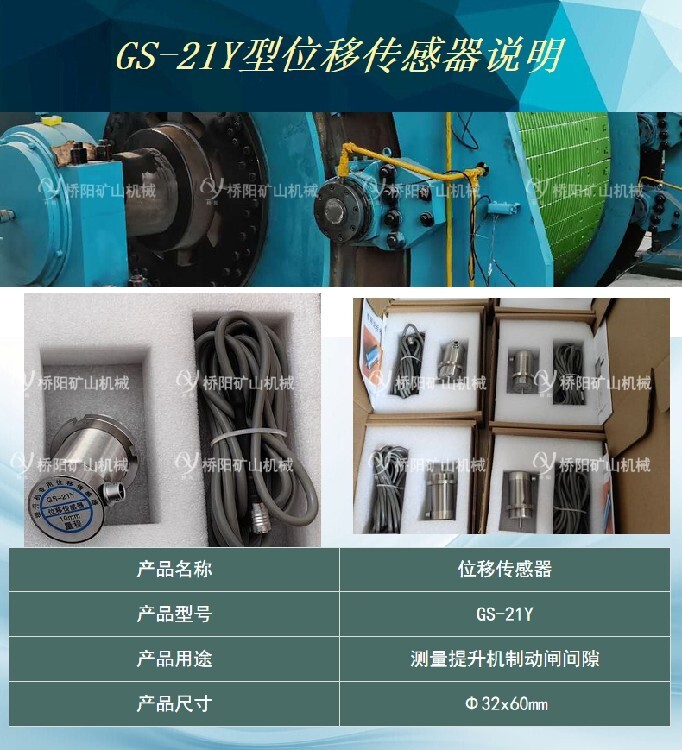

GS-21Y ZJ10-1 GS-12位移傳感器

在礦井提升機的實際使用中，環境往往是復雜惡劣的，包括粉塵，化學物質的侵蝕，以及大功率的動力設備所產生的電磁干擾。ZJ10-1位移傳感器擁有不銹鋼的防護外殼和內部抗干擾電路設計，以及好的數據傳輸電纜，其在惡劣的使用環境下也能有效正常的工作，實時傳輸出準確的檢測數據。

位移傳感器使用注意事項:
1接線時請嚴格按照使用說明接線圖示進行。
2,測量位移間隙時,盡量使用電性行程的中間段。
3,傳感器通電即可工作,預熱30分鐘后輸出信號穩定,本傳感器為精密器件,禁止人為拆卸改動,劇烈敲擊。
4.使用中若發現異常,應立即關掉電源,停止設備使用,進行故障排查,尋求技術支持。
5.本產品自交付用戶后質保年限為壹年


在提升機閘間隙系統上安裝有位移傳感器，位移傳感器2朝向所述閘盤設置；位移傳感器選用GS-21Y或者ZJ10-1,GS-12型號傳感器，其量程為10mm，測量精度可達0.02mm，具備IP67防護等級，可應用于油污嚴重、潮氣嚴重的惡劣工況，不僅能夠?qū)崿F(xiàn)測量，而且還解決了行程開關在現場易銹蝕的問題。

控制裝置3與所述位移傳感器2相連接，控制裝置3為PLC，可以實時獲取間隙數據，同時還連接有聲光報警裝置，一旦發現間隙值超出預設范圍，可以發出警報提醒工作人員。

進一步的，檢測系統還包括溫度傳感器12，所述溫度傳感器12設置于閘瓦1的旁側，所述溫度傳感器12與所述控制裝置3相連接，實時監測閘瓦1的溫度。
