新疆吐魯番施耐德550高壓柜風電升壓站UL 美標 E-House 預裝模塊化變電電力模塊解決方案
一、項目背景與目標
隨著現代工業、施耐德550高壓柜商業及數據中心等領域的快速發展，對電力供應的穩定性、可靠性和靈活性提出了更高要求。UL 美標 E-House 預裝模塊化變電系統以其、便捷、安全的特點，成為滿足這些需求的理想選擇。風電升壓站本解決方案旨在為客戶提供一套完整的、符合 UL 標準的 E-House 預裝模塊化變電電力模塊方案，確保電力的穩定供應，同時滿足不同場景的個性化需求。
二、設計依據
- UL 相關標準：UL 1558《電力變壓器》、UL 891《配電板標準》、UL 60950-1《信息技術設備安全 - 第 1 部分：通用要求》、UL 508A《工業控制設備標準》等。
- 美國國家電氣法規（NEC）NFPA 70。
- 其他相關的 IEEE 標準及行業規范。
三、系統組成與模塊設計
1、高線模塊

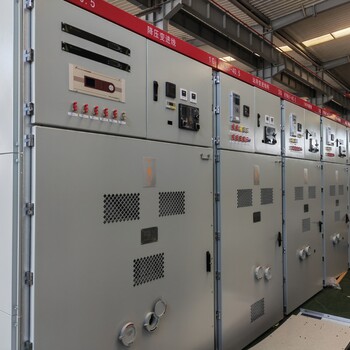

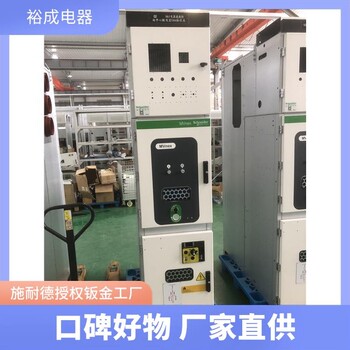

- 設備配置：施耐德550高壓柜采用符合 UL 標準的中壓開關柜，配置真空斷路器、隔離開關、電流互感器、電壓互感器、避雷器等設備。
- 電氣參數：額定電壓可選 15kV、25kV 等，額定電流范圍 600A - 2000A，短路開斷電流 25kA - 40kA。
- 保護功能：風電升壓站具備過流保護、過壓保護、欠壓保護、零序保護等功能，通過微機保護裝置實現保護動作。
- 安全設計：設置完善的五防聯鎖裝置，防止誤操作，確保人員和設備安全。
2、變壓器模塊
- 變壓器選型：施耐德550高壓柜選用符合 UL 1558 標準的干式變壓器，絕緣等級為 H 級及以上，容量范圍 250kVA - 5000kVA，可根據實際負載需求定制。
- 冷卻系統：風電升壓站采用風冷或自冷方式，配備智能溫控系統，當溫度超過設定值時自動啟動冷卻風扇。
- 安裝方式：變壓器安裝在減震基座上，降低運行噪音和振動，同時設置防護欄和警示標識。
3、低壓配電模塊

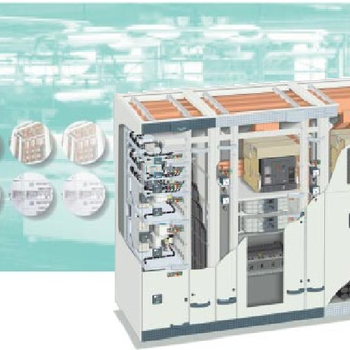

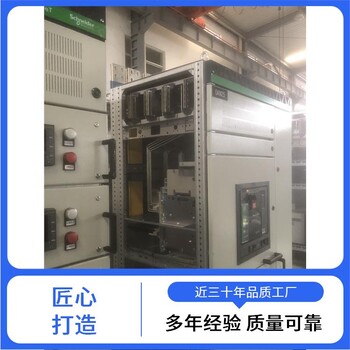

- 開關柜配置：施耐德550高壓柜配置符合 UL 891 標準的低壓開關柜，包含框架斷路器、塑殼斷路器、接觸器、熱繼電器、電容器等設備。
- 電氣參數：額定電壓 480V，額定電流范圍 1000A - 6000A，具備短路、過載、欠壓、漏電等保護功能。
- 母線系統：風電升壓站采用高導電率的銅質母線，表面進行絕緣處理，母線連接采用螺栓連接或插接式連接，確保連接可靠。
- 無功補償：根據負載特性配置適當容量的電容器組，實現無功功率自動補償，提高功率因數。
4、智能控制模塊
- 控制系統：采用符合 UL 508A 標準的 PLC 或 DCS 系統，實現對整個變電系統的智能化控制和監測。
- 監測功能：風電升壓站實時監測各電力模塊的電壓、電流、功率、電量、功率因數等電氣參數，以及設備的運行狀態和溫度等信息。
- 控制功能：支持遠程控制和自動控制，可實現對斷路器、接觸器等設備的分合閘操作，以及電容器組的投切。
- 通信功能：施耐德550高壓柜支持 Modbus、Ethernet/IP 等多種通信協議，方便與其他系統進行數據交互和集成。
5、接地與防雷模塊
- 接地系統：設計立的接地網，采用水平接地體和垂直接地體相結合的方式，接地電阻不大于 4Ω。所有電氣設備的金屬外殼、電纜橋架、支架等均可靠接地。
- 防雷裝置：在高線側、低壓出線側及重要設備前端安裝符合 UL 標準的防雷器，防止雷擊過電壓對設備造成損壞。
四、模塊間連接與布局
1、電氣連接
- 高壓側采用高壓電纜連接，施耐德550高壓柜電纜選用符合 UL 標準的產品，具備良好的絕緣性能和機械強度。
- 變壓器與高低壓模塊之間采用銅排連接，風電升壓站銅排表面鍍錫處理，確保電氣連接可靠。
- 低壓側采用母線或電纜連接，根據電流大小和敷設方式選擇合適的連接方式。
2、布局設計
- E-House 內部采用緊湊型布局，各模塊按照功能分區排列，確保操作和維護通道寬度不小于 0.8m。
- 模塊之間采用金屬隔板進行隔離，防止電氣故障蔓延，同時便于設備的檢修和維護。
五、安裝與調試
- 工廠預制：在工廠內完成各電力模塊的組裝、接線和調試工作，對設備進行的電氣性能測試、保護功能測試和機械操作測試，確保設備符合 UL 標準和設計要求。
- 現場安裝：施耐德550高壓柜將預制好的 E-House 運輸?shù)浆F(xiàn)場，進行基礎施工和設備就位。基礎應滿足設備的承載要求，具備良好的穩定性。
- 系統調試：完成現場安裝后，進行系統調試，包括電氣性能測試、智能控制系統調試、保護系統調試等。對系統進行模擬故障測試，驗證保護功能的可靠性。
六、運行與維護
- 運行管理：風電升壓站制定完善的運行管理制度，操作人員需經過培訓，熟悉設備的操作和維護方法。
- 維護保養：定期對設備進行巡檢和維護，包括清潔設備、緊固連接螺栓、檢查電氣絕緣性能、測試保護裝置等。按照設備廠家的要求進行設備的定期檢修和試驗。
- 故障處理：建立故障應急預案，當設備發生故障時，操作人員應立即采取措施，隔離故障點，防止故障擴大。及時通知維修人員進行故障處理，并對故障原因進行分析和總結，采取相應的改進措施。
七、質量與售后服務
- 新疆吐魯番施耐德550高壓柜風電升壓站所有設備和材料均符合 UL 標準和相關法規要求，具有相應的認證證書。
- 在設計、制造、安裝和調試過程中，嚴格執行質量控制程序，確保整個系統的質量和性能。
- 提供完善的售后服務，包括設備的質保服務、施耐德550高壓柜技術支持、維修保養等。在質保期內，對因產品質量問題引起的故障，免費進行維修或更換。
新疆吐魯番施耐德550高壓柜風電升壓站通過以上 UL 美標 E-House 預裝模塊化變電電力模塊解決方案，風電升壓站能夠?yàn)榭蛻籼峁┮粋€(gè)安全、可靠、、智能的電力供應系統，滿足不同行業和應用場景的需求。
